Как работает система No Frost

Как работает No Frost

Как работает система No Frost? Холодильники системы No Frost отличаются от холодильников капельной системы разморозки тем, что в морозильной камере у них нет обмерзающего испарителя.

Как выглядит система No Frost в холодильнике

Если мы откроем дверцу камеры такого холодильника, то не увидим инея и снега. Как правило, в этом заключается внешнее отличие холодильника сухой заморозки от других типов холодильников.

Но это, казалось бы, незначительное отличие – только внешняя сторона. Все существенные особенности этой системы скрыты от глаз и связаны с принципами её работы.

Как работает No Frost – устройство системы

Как правило, испаритель такого холодильника спрятан за стенкой морозильной камеры. Кроме него там находится:

  • вентилятор,
  • ТЭН оттайки,
  • тепловое реле,
  • термопредохранитель,
  • таймер оттайки,
  • температурный щуп термостата,
  • воздушные каналы,
  • дренажная система слива талой воды.

Но мы всего этого не видим, вся внутренняя начинка спрятана от посторонних глаз.

Другими словами, если мы откроем дверцу холодильника, то не увидим никаких обмерзающих поверхностей. Перед нашими глазами только пластиковые стенки камеры и отверстия для циркуляции воздушных потоков.

Видео о том как работает No Frost

Как работает No Frost – из чего состоит система

Основные элементы системы:

  1. Испаритель
  2. Вентилятор
  3. Нагреватель
  4. Таймер
  5. Термостат
  6. Тепловое реле

1. Испаритель

Испаритель No Frost представляет собой алюминиевый радиатор, изготовленный из трубки в форме змеевика, но он может иметь другую конструкцию и форму:

испаритель No Frost

Где расположен испаритель

Как правило, он расположен за панелью задней стенки камеры, иногда в верхней или нижней её части и его не видно.

Фото испарителя холодильника Самсунг:

Испаритель холодильника No Frost

Вместе с тем, косвенно можно сделать вывод о наличии такого испарителя в том случае, если на стенках камеры имеется система продольных и поперечных отверстий для прохождения холодного воздуха со стороны испарителя. Такие же аналогичные отверстия находятся и в холодильном отделении.

Как происходит теплообмен между испарителем и камерами холодильника

Как правило, между внутренней и наружной стенками камер расположены воздушные каналы, посредством которых охлаждённый воздух распределяется по всему объёму холодильного шкафа.

Преимущества системы

Такая система даёт возможность более равномерного распределения холодного воздуха, в результате чего температура в разных точках камеры будет практически одинаковой.

Как удаляется конденсат с испарителя

Как правило, в нижней части испарителя расположено дренажное отверстие, через которое стекает конденсат при разморозке испарителя.

Если жидкость по дренажному каналу уходит в нижнюю часть холодильника и попадает в специальную пластиковую ёмкость вблизи компрессора, то там она постепенно испаряется.

2. Вентилятор

Как правило, рядом с испарителем установлен вентилятор, который направляет охлаждаемый воздух через систему воздушных каналов в разные части камер холодильника.

Вентилятор No Frost

Какие бывают вентиляторы

Если не углубляться в детали, то чаще всего вентилятор имеет классическую конструкцию в виде пластмассовой крыльчатки, посаженной на ось электродвигателя.

Но некоторые производители используют другие модели, например “беличье колесо” плоской или продолговатой формы.

Это фото классического вентилятора:

Вентилятор

Вот как выглядит вентилятор “беличье колесо”:

Вентилятор

Одна из моделей вентилятора фирмы Панасоник

"</p

Вентилятор Индезит, Аристон

Вентилятор Аристон

Вентилятор Хитачи

Хитачи

Электронный вентилятор Бош:

Вентилятор Шарп

Вентилятор холодильника Шарп

Вентилятор Вирпул

Вентилятор Вирпул

Для чего нужен вентилятор

Если наличие вентилятора ускоряет теплообмен и даёт возможность поддерживать равномерное охлаждение разных частей камеры, то воздушные каналы позволяют холодному воздуху быстро проникать во все части объёма холодильного шкафа.

Как правило, во время работы система воздушных каналов с вентилятором позволяет равномерно и целенаправленно распределять холодные воздушные потоки по объёму холодильника.

3. Нагреватель

Как правило, нагревательный элемент холодильника служит для принудительной разморозки испарителя в период активной фазы оттайки.

Зачем в холодильнике второй нагреватель

Если в холодильнике два и более нагревателей, то они выполняют аналогичную функцию, а именно препятствуют образованию льда и снега.

Главный, основной нагреватель размораживает испаритель. Кроме него некоторые производители устанавливают нагреватель воздуховода или дренажной системы.

Эти элементы выполняют аналогичную вспомогательную роль и препятствуют образованию льда и снега на соответствующих элементах конструкции.

Какие бывают нагреватели

Например, классический нагреватель или ТЭН оттайки представляет собой нихромовую или вольфрамовую спираль, помещённую в защитный алюминиевый корпус:

Нагреватель холодильника No Frost

Нагреватель Самсунг в сборе

Нагреватель Самсунг

Как выглядит нагреватель

Как правило, по форме он напоминает змеевик, который в точности повторяет конфигурацию испарителя.

В некоторых моделях нагреватель помещён в стеклянную колбу и располагается внизу, под испарителем.

Встречаются и другие конструкции, например гибкий и эластичный нагревательный элемент на специальной подложке или в виде мягкого шнура.

Как работает нагреватель

Как правило, нагреватель испарителя периодически производит его разморозку, освобождая от накопившегося там льда и снега.

Если в процессе работы влага, содержащаяся в воздухе, оседает в виде инея на поверхности испарителя, то через определённое время, когда двигатель останавливается, происходит принудительная оттайка.

Как только на нагревательный элемент подаётся питание, температура вокруг испарителя повышается и происходит разморозка, снег тает.

Как только испаритель освобождается от льда и снега, а образовавшаяся при этом жидкость выводится из камеры через систему дренажных каналов, компрессор снова включается.

Цикл повторяется.

4. Таймер оттайки

Таймер представляет собой реле времени. Как правило, его задача – включить нагреватель в заданный промежуток времени с одновременным отключением компрессора.

Это так называемая принудительная оттайка, которая повторяется регулярно, но через определённые практически равные промежутки времени.

Какие бывают таймеры

Таймер может быть механическим и электронным.

Фото механического таймера:

Таймер оттайки холодильника

Таймер холодильника Самсунг:

таймер Самсунг

Механический таймер холодильника Индезит, Аристон:

Таймеры

Вот как выглядит электронный таймер Тим-01:

Электронный таймер No Frost

Электронный таймер Индезит:

Таймер Индезит

5. Термостат

Термостат или терморегулятор представляет собой температурное реле с заданным дифференциалом.

Как работает термостат

Его задача – не только отключить компрессор при достижении в камере установленной температуры, но и включить его снова, когда температура повысится.

Что такое дифференциал термостата

Разница между температурой отключения и включения называется дифференциалом термостата.

Вот как выглядит механический термостат Ranco:

Термостат

Термостат холодильника Самсунг:

термостат Самсунг

6. Тепловое реле

Как правило, этот элемент автоматики замыкает цепь, позволяя включить нагреватель при охлаждении не выше -10 градусов. Его ещё называют датчиком биметалла.

Фото датчика биметалла холодильника Самсунг:

Датчик биметалла

Принципиальная схема системы No Frost c электронным таймером

Как работает система No Frost c электронным таймером:

1. Если холодильник тёплый, питание отключено

  • Если включить питание, двигатель начинает работать. Датчик разморозки (биметалл) находится в разомкнутом состоянии. Началось охлаждение.
  • Если температура на испарителе достигает -10 градусов, датчик замыкает цепь. При этом двигатель выключается, включается нагреватель (без паузы), начинается оттайка.
  • Если температура на испарителе достигает +10 градусов, датчик размыкает цепь, отключая нагреватель.
  • Холодильник «отдыхает» в течение 10 минут (пауза). В некоторых моделях таймеров время паузы может быть гораздо меньше. Например, оно может составлять 1-2 минуты.
  • Включается двигатель, начинается рабочий цикл.

2. Если холодильник холодный, питание отключено

  • Как правило, датчик разморозки в этом случае находится в замкнутом состоянии. Включаем питание. Начинается оттайка (без паузы), двигатель молчит.
  • Температура на испарителе достигает +10 градусов, размыкается датчик. Оттайка прекращается. Пауза 10 минут.
  • Включается двигатель, начинается рабочий цикл.

3. Рабочий цикл таймера оттайки: холодильник тёплый (после оттайки), питание включено

  • Двигатель работает. Если холодильник тёплый, то датчик находится в разомкнутом состоянии.
  • Если температура опускается ниже -10 градусов, датчик замыкает цепь. Двигатель продолжает работать, запущен таймер (начался отсчёт времени).
  • Как правило, через 8-12 часов (в зависимости от модели таймера) начнётся оттайка (выключится двигатель, включится нагреватель, датчик разомкнёт цепь, пауза 10 минут, и т.д.).
  • Если холодильник исправен, то цикл будет повторяться.

Для чего нужна кнопка теста таймера оттайки

Если, не дожидаясь 8-12 часов во время рабочего цикла (датчик биметалла должен быть замкнут) нажать кнопку теста таймера, то произойдёт следующее:

  1. Двигатель остановится, включится нагреватель.
  2. Как правило, при достижении температуры +10 градусов датчик разомкнёт цепь, оттайка прекратится. Пауза 10 минут.
  3. Старт двигателя. Начало рабочего цикла.

Как работает система No Frost с механическим таймером:

1. Начало цикла

При включении тёплого холодильника в сеть компрессор запускается и начинается процесс охлаждения. Если датчик биметалла в этот момент разомкнут, то питание на моторчик таймера в этот момент не поступает, он обесточен.

Вместе с тем, при охлаждении испарителя до -10 градусов замыкаются контакты теплового реле (датчика биметалла) и подаётся питание на моторчик таймера. С этого момента стартует отсчёт времени до включения функции принудительной разморозки.

2. Основной рабочий режим

Компрессор продолжает работать. Таймер продолжает отсчёт времени. Если в камере достаточный холод, то компрессор периодически останавливается по температуре, заданной термостатом. Как правило, таких периодов может быть несколько.

После окончания установленного времени (от 3-х до 12 часов в зависимости от модели таймера) начинается процесс разморозки.

3. Режим начала оттайки

Оттайка испарителя стартует по команде таймера. Вместе с тем, при вхождении в оттайку таймер отключает двигатель и сам себя (обесточен моторчик таймера). Одновременно подаётся питание на ТЭН, начинается нагрев.

Как правило, во время активной фазы разморозки питание на обмотку таймера не подаётся. Отсчёт времени в этом случае приостанавливается.

4. Активная фаза оттайки

Продолжительность активной фазы оттайки составляет 10-20 минут. Как правило, время зависит от количества инея на испарителе. Если весь снег растаял и температура на испарителе достигла +10 градусов Цельсия, размыкаются контакты теплового реле.

5. Режим окончания оттайки

Если питание на ТЭН не поступает, нагрев прекращается. В этот момент запускается таймер. Питание на его моторчик приходит через неработающий ТЭН.

6. Режим пассивной оттайки

Если питание подано, таймер начинает отсчёт времени. Компрессор при этом молчит. Проходит время (около 20-30 мин., зависит от модели таймера). Как правило, этот промежуток времени называют временем каплепада или временем пассивной оттайки.

Это нужно для того, чтобы вся талая вода успела стечь вниз и через дренажное отверстие покинуть камеру.

6. Начало следующего цикла

После этого таймер запускает компрессор, обесточивая сам себя. Если таймер останавливается, отсчёт времени прекращается.

Как правило, при охлаждении испарителя до -10 градусов замыкаются контакты теплового реле. В этот момент подаётся питание на моторчик таймера.

Весь процесс повторяется.

Что дешевле купить – No Frost или капельный холодильник

Цены на холодильники No Frost вы можете посмотреть по ссылке:

Cсылка: Каталог новых холодильников с гарантией, минимальной ценой и акциями

Они обычно немного дороже, чем стандартный капельный холодильник. Но, конечно, ноу фрост холодильники имеют свои весомые преимущества, поэтому часто стоит немного доплатить.

Как работает электронная система No Frost.

Как правило, холодильники системы ноу фрост не требуют периодической разморозки. Вместе с тем, они очень удобны в использовании, имеют массу полезных свойств и достоинств.

В чём отличие электронных моделей холодильников сухой заморозки разных производителей друг от друга?

Особенности работы электроники

Как правило, современные модификации холодильников No Frost имеют немного другую структуру.

Если управляют работой таких холодильников электронный модуль и система датчиков, то в них нет реле времени, термостата и теплового реле. Их функции выполняет электроника.

Роль датчиков

Как правило, датчики считывают информацию о текущих температурах в разных точках холодильного шкафа.

Если говорить упрощённо, то они непрерывно передают данные на электронный модуль, который анализирует полученную информацию и управляет всеми режимами холодильника.

Вот как выглядит электронный модуль холодильника ЛЖ:

Электронный модуль ЛЖ No Frost

Модуль холодильника Вирпул:

модуль Вирпул No Frost

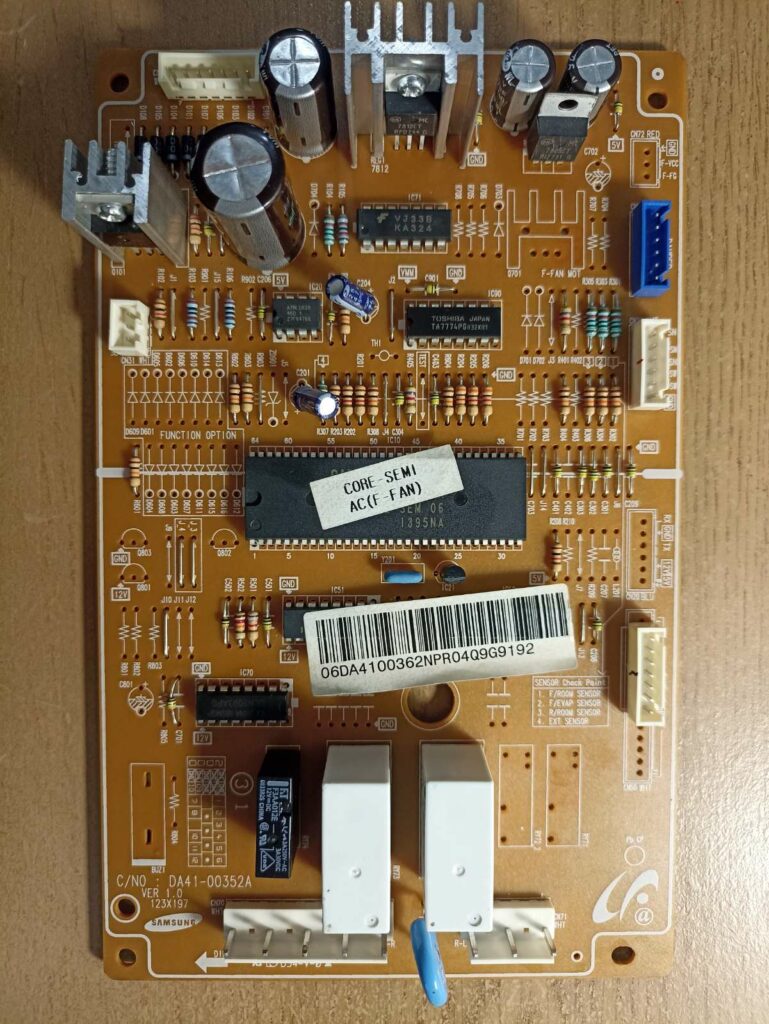

Электронный модуль управления холодильника Самсунг:

модуль Самсунг No Frost

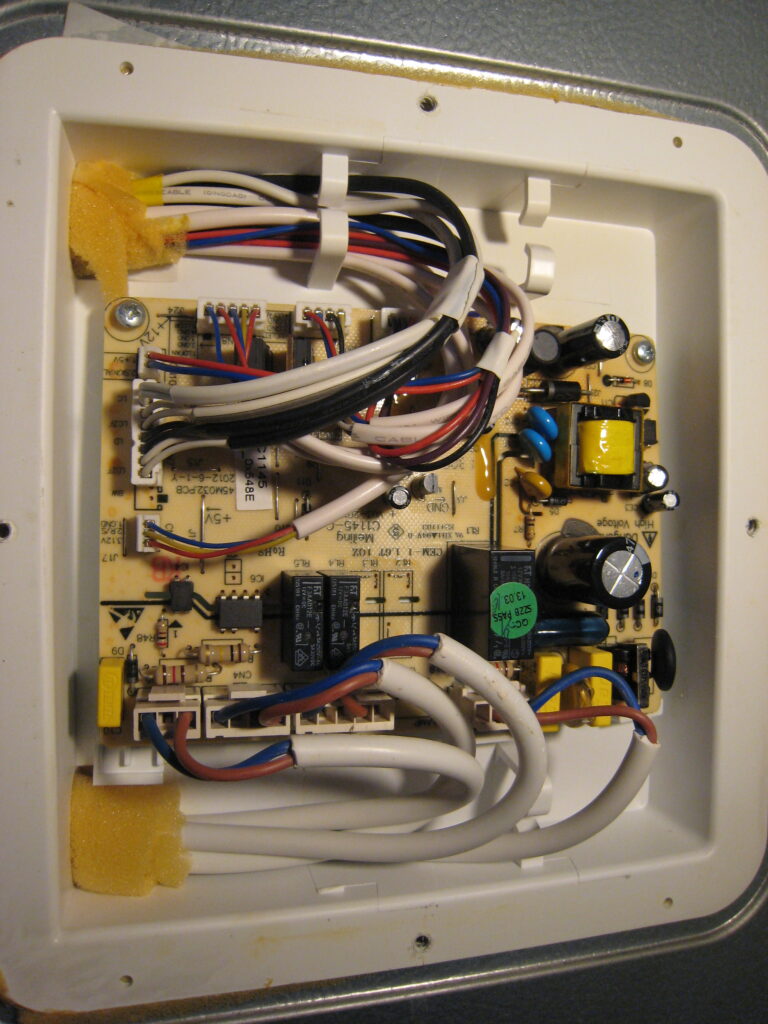

Модуль управления холодильника Кайзер:

модуль Кайзер No Frost

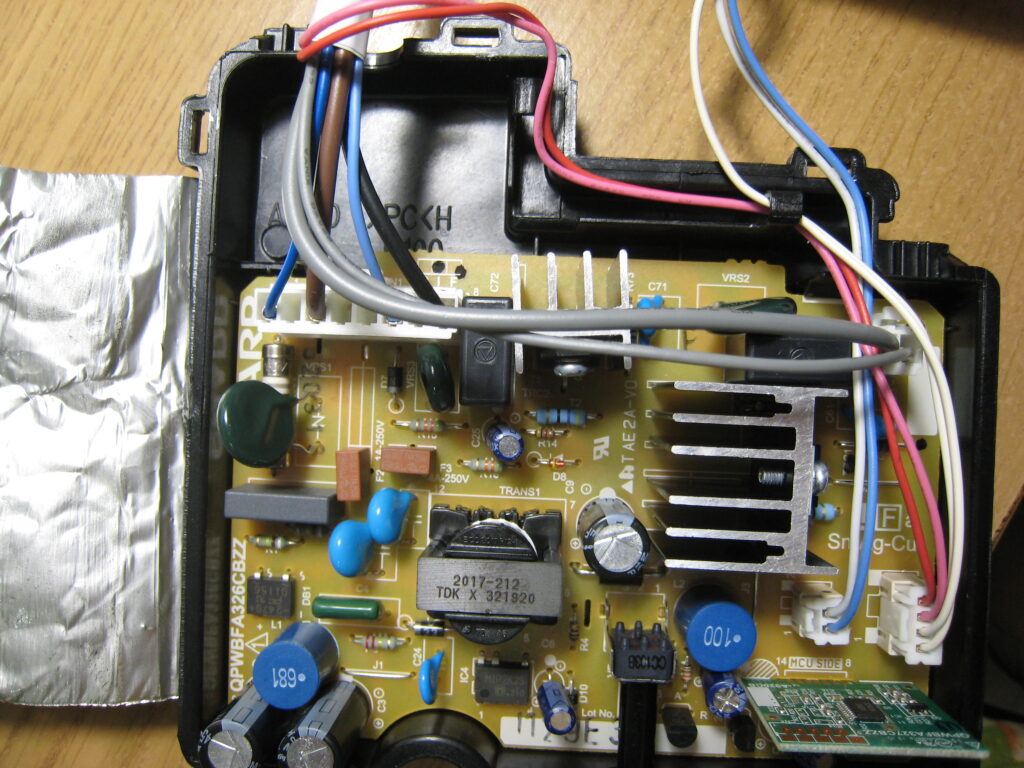

Модуль Шарп:

модуль Шарп No Frost

Как работает электронный модуль

Как правило, температуры включения и отключения, режим работы компрессора, вентилятора, ТЭНа, длительность активного и пассивного режимов оттайки – всё это коммутируется исполнительными элементами электронного модуля управления по сигналу датчиков.

Фото датчика Самсунг:

Датчик Самсунг No Frost

Датчик Индезит:

Датчик Индезит No Frost

Датчик ЛЖ:

датчик ЛЖ No Frost

Как работает No Frost – электронное или механическое управление. Что лучше?

Достоинства и недостатки электронных холодильников в сравнении с электромеханическими аналогами проанализированы в нашей статье:

Статья по теме: Электронный или механический холодильник

Что лучше – электроника или механика – мы даём возможность сделать вывод вам самим.

Если объединить достоинства электроники и механики, то может получиться идеальная холодильная установка. Как правило, на наш взгляд, самый оптимальный вариант заключается не в противопоставлении, а в разумном сочетании этих двух систем.

Достоинства механической системы No Frost

Если ваш холодильник имеет механическую систему разморозки испарителя ноу фрост, то её достоинства – это простота конструкции, надёжность, долговечность, а при необходимости – несложный и недорогой ремонт.

Достоинства электронной системы No Frost

Если ваш агрегат имеет современное электронное управление, то в холодильнике будет обязательно присутствовать целый ряд дополнительных очень удобных и полезных сервисных функций.

Нужны ли нам все эти опции – это отдельный вопрос. Однако, наличие дополнительных удобств и комфорта при использовании электроники приводит к появлению некоторых недостатков.

Недостатки электронной системы No Frost

  • Несмотря на то, что обслуживание и ремонт электронного холодильника обходится дороже, эта система менее надёжна и более чувствительна к внешним воздействиям.
  • Как правило, взаимозаменяемость запчастей и комплектующих электронных холодильников значительно ниже, чем у механических собратьев. В некоторых случаях возможно использовать только оригинальные детали, которые нужно заказывать, а стоят они недёшево.
  • Вместе с тем, электроника уязвима и чувствительна к перепадам напряжения и отключениям света в квартире. Поэтому необходимо использовать стабилизатор напряжения и включать холодильник только через него.

Статья по теме: Стабилизатор напряжения для холодильника

Что лучше – наши рекомендации

Если вы хотите знать наше мнение по этому поводу, то оно такое – не нужно категорически отказываться от надёжной и проверенной временем механики и в то же время электроника, которая с каждым годом совершенствуется, приносит в нашу жизнь удобство и комфорт.

Разумное сочетание этих двух систем – самый оптимальный вариант.
